一、产品概述

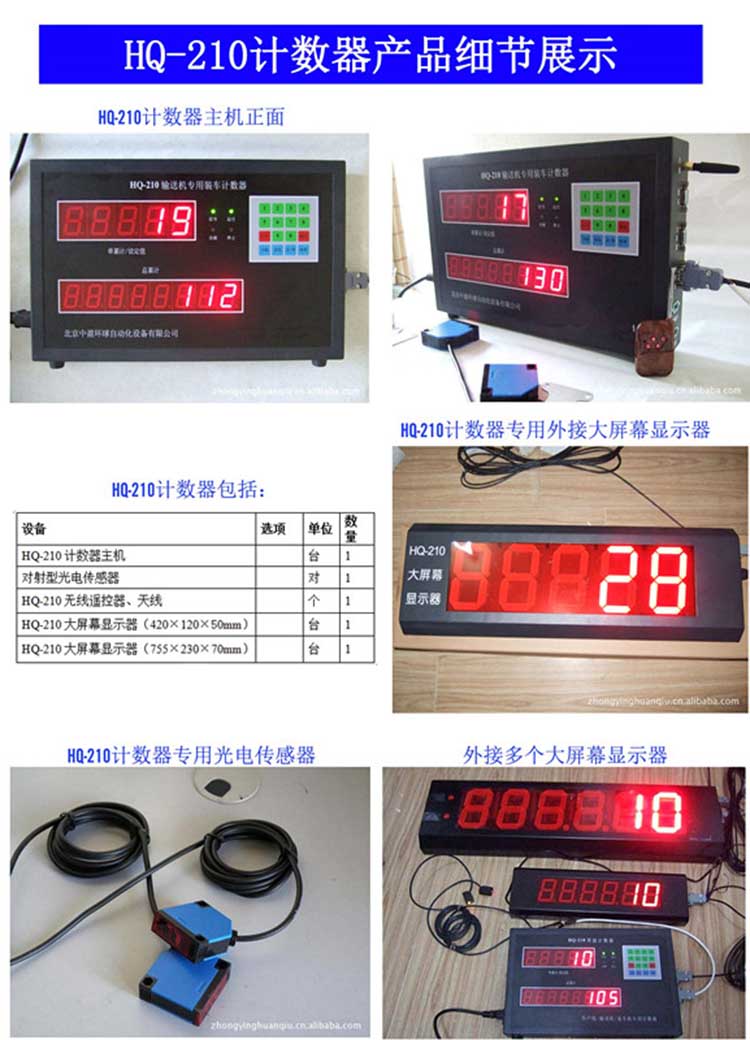

HQ-210智能计数器(点包机)是本公司在原来产品的基础上,研发和改进的计数器。
本产品采用进口汽车级芯片,与市场上采用工业级芯片的普通的小型计数器相比,稳定性和功能均有差别。
传感器,采用进口对射型传感器,不怕粉尘,应用于水泥行业,不用经常擦。有效解决了传统计数器的传感器经常擦,检测不稳定的问题。
二、应用领域
1、水泥厂、饲料厂、化肥厂、面粉厂、化工厂、粮食企业、糖厂、食品厂;
2、仓库、粮库、物流公司、车站、码头、粮食储备库、食糖储备库、粮油厂;
3、生产线、流水线、包装线、传送带、输送带上的袋子、箱子、瓶子的计数、累计数量;
4、皮带机、输送机、装车机、装船机上的产品出库、入库、装车过程中计数、累计产量。
三、应用领域举例:
(1)用于定量装车计数的场合,比如:水泥厂水泥袋装车(每车设定值用户自行设定)。
(2)用于单纯显示计数的场合,比如:生产线/输送线上产品数量统计,记录各班次工人装车数。
(3)用于定量计数循环工作的场合,比如:每30包食品袋就装一箱,循环装箱。
四、功能特点
1、计数模式可选择:用户可根据自身实际情况选择:单包计数模式,连包计数模式。连包模式时:智能识别联包、横包、小叠包,智能识别5连包;连包超过5连包时,计数器会响铃提醒。
2、识别无效信号 有效防止意外计数:采用先进的智能模糊控制算法,并结合平均值滤波法,经久耐用,可以24小时不间断的稳定工作于恶劣的工业现场;并且在传感器处飞过异物或意外遮挡,计数器不会意外加数;
传感器采用进口对射型红外线传感器,功率强大,穿透能力强,抗粉尘无效能力强。
3、双窗口显示:同时显示单次装车数和总累计数;计数范围分别是:0-99999, 0-99999999。
4、安装和使用简便:无需专业电子电工知识,即装即用型“傻瓜式”设备。
5、工作环境:-50~+80 C;
6、掉电不丢数:自动保存掉电前状态,上电后自动恢复掉电前的状态;
7、工作模式:三种模式用户可自行选择:正计数,倒计数,总累计计数。
8、设定目标数、连锁控制电气设备:可与皮带机或者包装机等电气设备连锁控制,当计数到设定目标数时,计数器内部继电器A动作,可控制皮带机(或者包装机等设备)自动停止,停止输出延时时间用户可自行设定;输出触点容量AC220V/5A。
9、提前量提醒:当计数到设定值提前10包时提醒(提前提醒包数可自行设定),提供声光提醒提示,外接声光提醒器;输出触点容量AC220V/5A。
10、感应时间可调:计数器的感应信号由光电输入或接近开关输入,感应时间在20ms到9.9s可设置。此参数非常重要,也是智能计数器与普通脉冲型计数器的区别;即只有物体遮挡传感器的时间超过了设置的感应时间之后再离开传感器,计数器才会判断成是一个有效的物体,才会计1个数。
11、延时停机:可以设定延时停机时间,当计数到设定值时,计数器会延时一定的时间后再停机,可以让皮带上的袋子都走完。
12、一键清零:可通过主机上手动按键,一键清除单累计;也可以设定成自动循环模式,到达设定值后延时一定时间后,自动清零,并重新开始下一次循环;
13、无线控制:可以通过无线遥控器,远距离控制计数器的清零、启动、停止;
14、密码保护:用户可自行设定和修改管理员密码;输入密码后方可设定参数和总累计清零。
15、状态指示功能:计数器主机上有指示灯,用于指示计数器的不同状态。

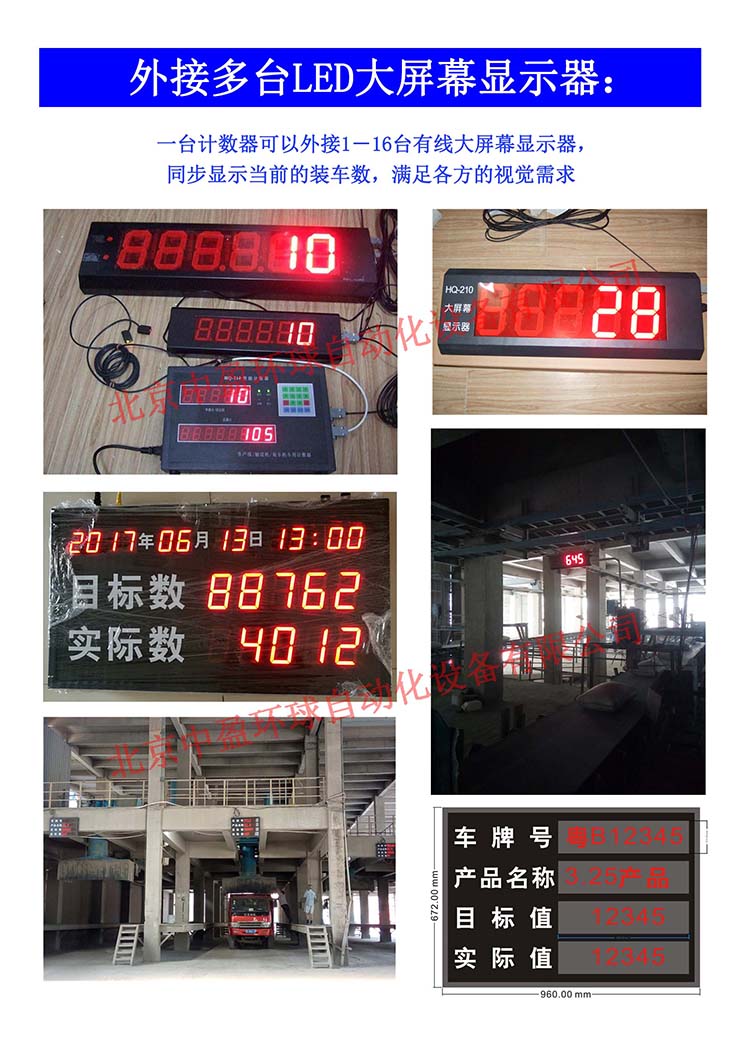

16、外接多台LED大屏幕显示器:一台计数器可以外接1-16台有线大屏幕显示器,同步显示当前的装车数,满足各方的视觉需求;
17、无线大屏幕:计数器与多台无线大屏幕通讯,同步显示当前的装车数;(定制)
18、485通讯接口:通讯协议开放,便于二次开发,可以连电脑,可将数据传输到工厂的信息管理系统、一卡通发货管理系统、ERP系统。可与视频监控系统接入(需视频叠加处理器)。
19、计算机控制和单据打印:多台计数器连接电脑联网集中监控,配套的计数器发货管理软件,将车牌号、客户名称、班次数据、产品名称、生产发货时间、计数数据、负责人名称等数据存储在电脑中,查询、统计、打印、报表。可分次、班、月等多种查询和报表功能。
20、可提供标准modbus通讯协议:可直接接入到用户的PLC或DCS系统(比如:西门子、浙大中控、和利时、施耐德、三菱、ABB、松下等公司的PLC或DCS),计数器的数据可以非常方便到传输到工厂的以太网上,方便用户对计数器的数据进行保存、查询、统计、共享、数据报表等操作。
技术参数一览表:
技术参数一览表:1.外形尺寸:360mm×220mm×60mm
2.工作电源:交流220V ± 10%
3.主机材质:金属外壳、主板为进口汽车级高性能芯片
4.工作环境温度:-50℃~+80℃
5.计数范围:单次计数:0-99999 总累计计数:0-99999999
6.显示数字大小:单累计为4cm字高(红色),总累计为3.3cm字高(红色)
7.计数方式:加计数、减计数,可自行选择
8.工作模式:单包计数模式,连包计数模式,可选择
9.连包计数分辨:2~5包
10.电源功耗:<15W
11.输出触点:启停输出触点,常闭;可控制包装机、装车机等二次控制电路;提醒输出触点,常开;可外接电铃等声光提醒装置
12.输出触点容量:220V/10A(无源触点)
13.单累计清零方式:手动/自动清零
14.总累计清零方式:密码保护,手动清零
15.密码保护功能:密码可自行设定和修改
16.计数器主机安装方式:桌面放置、底部固定、背部固定、背挂,可自行选择
17传感器对射检测有效距离:15米
18.传感器接口:计数器与传感器距离200米
19.大屏幕接口:可以外接16台大屏幕显示器;计数器与大屏幕显示器距离1500米
20.通讯接口:485通讯,可以接电脑,通讯协议开放,可以二次开发;计数器与电脑距离1500米
21.天线:接受遥控器的信号,实现计数器的启动、停止、清零;遥控器与计数器有效距离80米
22.维护:保持对射光电传感器在同一直线上,并保持感应头的清洁
