系统功能说明:
- 传感器
要求被检测物体,每个与每个之间保持至少50ms时间间隔的空隙。
- 计数器
计数器的反应速度可达20ms;
感应时间可调:计数器的感应信号由对射型光电传感器输入,感应时间在20ms到9.9s可设置;
计数器安装在生产线旁边便于观看和操作的位置。
在现场,用户可以手动操作计数器的按键(或者遥控器),实现清零、启停、参数设定等操作。
计数器同时显示单次计数数量和总累计计数数量,范围分别是0-99999和0-99999999。
密码保护:用户可自行设定和修改管理员密码;输入密码后方可设定参数和总累计清零。
失电保护:计数器掉电不丢数,自动保存掉电前状态,上电后自动恢复掉电前的数量。
- 无线通讯

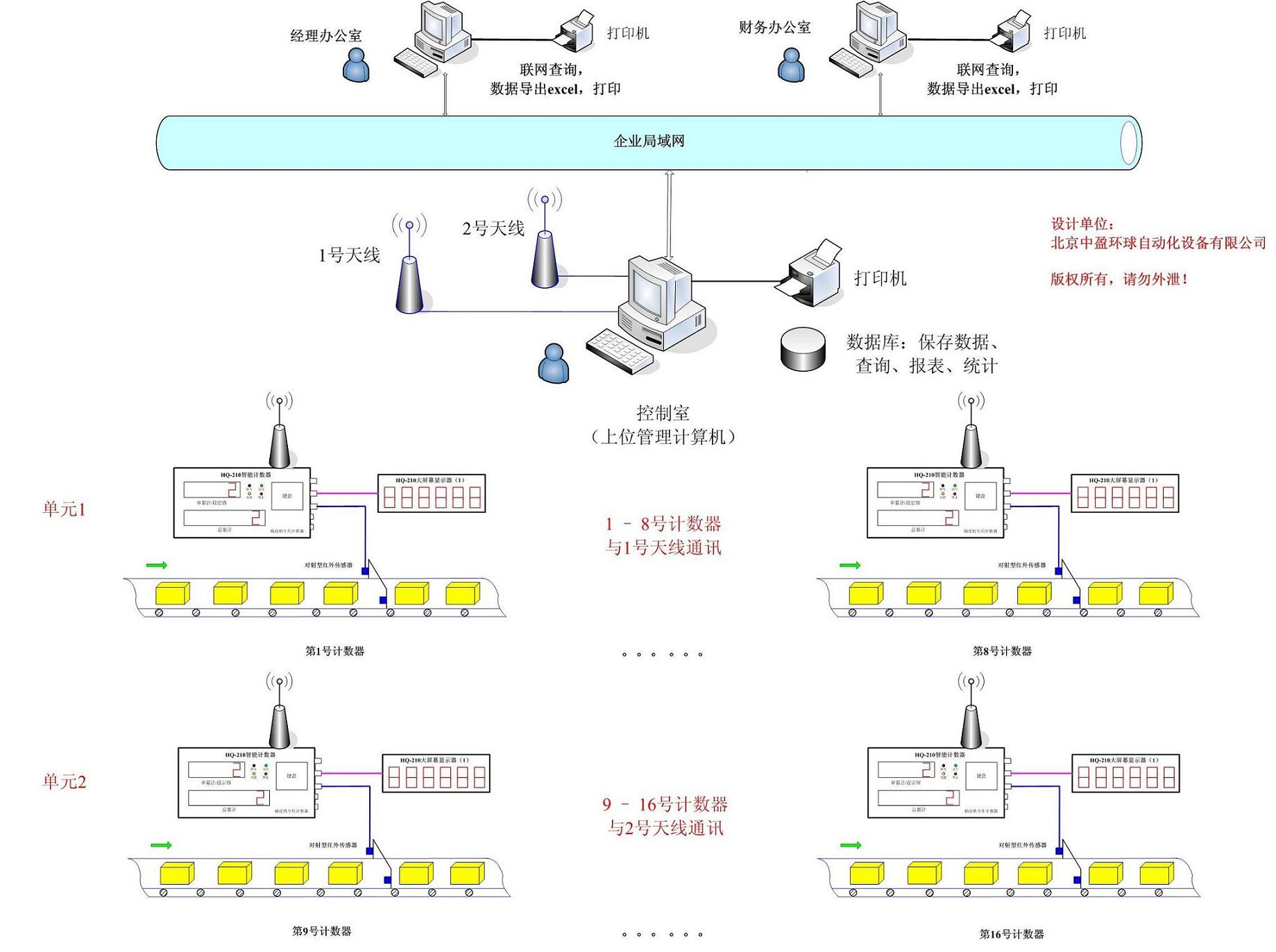

2套USB接口的无线收发模块连接到计算机上,分别接1号天线和2号天线;
天线选用大功率天线,计数器与计算机之间传输距离可达200米;
16台计数器分为2个单元,每个单元8台计数器;
第1单元的8台计数器(地址编码1-8)使用无线通道1与计算机的1号天线通讯;
第2单元的8台计数器(地址编码9-16)使用无线通道2与计算机的2号天线通讯;
- 计数管理软件
详见HQ-210管理软件功能说明。
- 数据保存、查询、统计、打印
- 局域网内联网查询和打印
- 安装和使用简单
计数器的内部参数无需设定。
HQ-210计数管理软件和SQL数据库,安装和使用符合window操作习惯;方便用户上手。
无线模块的通道出厂前设备完毕,用户无需设定。
HQ-210智能计数器 技术参数
外形尺寸 | 360mm×220mm×60mm |
工作电源 | 交流220V ± 10% |
主机材质 | 金属外壳、主板为全进口汽车级高性能芯片 |
工作环境温度 | -50℃~+80℃ |
计数范围 | 单次计数:0-99999 总累计计数:0-99999999 |
显示数字大小 |
单累计为4cm字高(红色) 总累计为3.3cm字高(红色) |
计数方式 | 加计数、减计数,可自行选择 |
工作模式 | 单包计数模式,连包计数模式,可选择 |
连包计数分辨 | 2~5包 |
电源功耗 | <15W |
输出触点 |
启停输出触点,常闭;可控制皮带机等二次控制电路 报警输出触点,常开;可外接电铃等声光报警装置 |
输出触点容量 | 220V/10A(无源触点) |
单累计清零方式 | 手动/遥控清零 |
总累计清零方式 | 密码保护,手动清零 |
密码保护功能 | 密码可自行设定和修改 |
计数器主机安装方式 | 桌面放置、底部固定、背部固定、背挂,可自行选择 |
传感器对射检测有效距离 | 距离5米 。(进口传感器距离15米) |
传感器接口 | 计数器与传感器距离100米 |
大屏幕接口 / 计算机接口 |
485通讯,可以接电脑,通讯协议开放,可以二次开发; 传输距离1000米 |
天线 |
接受遥控器的信号,实现计数器的启动、停止、清零; 遥控器与计数器有效距离可达80米 |
组网功能 |
每台计数器可以设置地址(1-255) 485通讯接口,具备组网功能 |
大屏幕显示器尺寸 | 655×230×65mm |
HQ-210智能计数器,功能特点
1、计数模式可选择:用户可根据自身实际情况选择:单包计数模式,连包计数模式。
2、抗干扰性强:采用先进的智能模糊控制算法,并结合平均值滤波法,经久耐用,可以24小时不间断的稳定工作于恶劣的工业现场;并且在传感器处飞过异物或意外遮挡,计数器不会意外加数;
3、双窗口显示:同时显示单次装车数和总累计数;计数范围分别是:0-99999, 0-99999999。
4、安装和使用简便:无需专业电子电工知识,即装即用型“傻瓜式”设备;十分钟即可学会操作。
5、工作环境:-50~+80 C;
6、掉电不丢数:自动保存掉电前状态,上电后自动恢复掉电前的状态;
7、工作模式:两种模式用户可自行选择:正计数,倒计数。
8、设定目标数、连锁控制电气设备:可与皮带机或者包装机等电气设备连锁控制,当计数到设定目标数时,计数器内部继电器A动作,可控制皮带机(或者包装机等设备)自动停止,停止输出延时时间用户可自行设定;输出触点容量AC220V/5A。
9、提前量示警:当计数到设定值提前10包时报警(提前报警包数可自行设定),提供声光报警提示,外接声光报警器;输出触点容量AC220V/5A。
10、感应时间可调:计数器的感应信号由光电输入或接近开关输入,感应时间在20ms到9.9s可设置;
11、一键清零:可通过主机上手动按键,一键清除单累计;也可以设定成自动循环模式,到达设定值后延时一定时间后,自动清零,并重新开始下一次循环;
12、无线控制:可以通过无线遥控器,远距离控制计数器的清零、启动、停止;
13、密码保护:用户可自行设定和修改管理员密码;输入密码后方可设定参数和总累计清零。
14、状态指示功能:计数器主机上有指示灯,用于指示计数器的不同状态。
15、外接多台LED大屏幕显示器:一台计数器可以外接1-16台有线大屏幕显示器,同步显示当前的装车数,满足各方的视觉需求;
16、无线大屏幕:计数器与多台无线大屏幕通讯,同步显示当前的实时数量;
17、485通讯接口:通讯协议开放,便于二次开发,可以连电脑,将数据传输到工厂的信息管理系统或者PLC/DCS/ERP系统。可与视频监控系统接入(需视频叠加处理器)。
18、计算机控制和单据打印:多台计数器连接电脑联网集中监控,配套的计数器发货管理软件,将车牌号、班次数据、产品名称、生产发货时间、计数数据、负责人名称等数据存储在电脑中,查询、统计、打印、报表。可分次、班、月等多种查询和报表功能。
